Gasdruckfedern
„Heben, senken, bewegen & verstellen.“
Überall dort, wo Klapp- oder Drehbewegungen komfortabel, kraftunterstützt, kontrolliert und gedämpft in definierte Endlagen bewegt werden sollen, kommen unsere Gasdruckfedern zum Einsatz. Sie schaffen einen optimalen Gewichtsausgleich, garantieren sichere und anwenderfreundliche Bewegungsabläufe und werden als Öffnungs- -und Haltekomponente in den Anwendungsbereichen Fahrzeug- und Maschinenbau, Medizintechnik, Möbelindustrie, Sport- und Freizeitindustrie sowie vielen weiteren Anwendungen des industriellen und privaten Bereichs eingesetzt.
Lieferprogramm
Neben unserem umfangreichen Standard-Lieferprogramm bieten wir Ihnen zudem anwendungsbezogene und kundenspezifische Gasdruckfeder-Lösungen. Ein Mehrwert für Ihre Anwendung durch und durch. Gerne helfen wir Ihnen bei der Auswahl Ihres Produktes weiter.

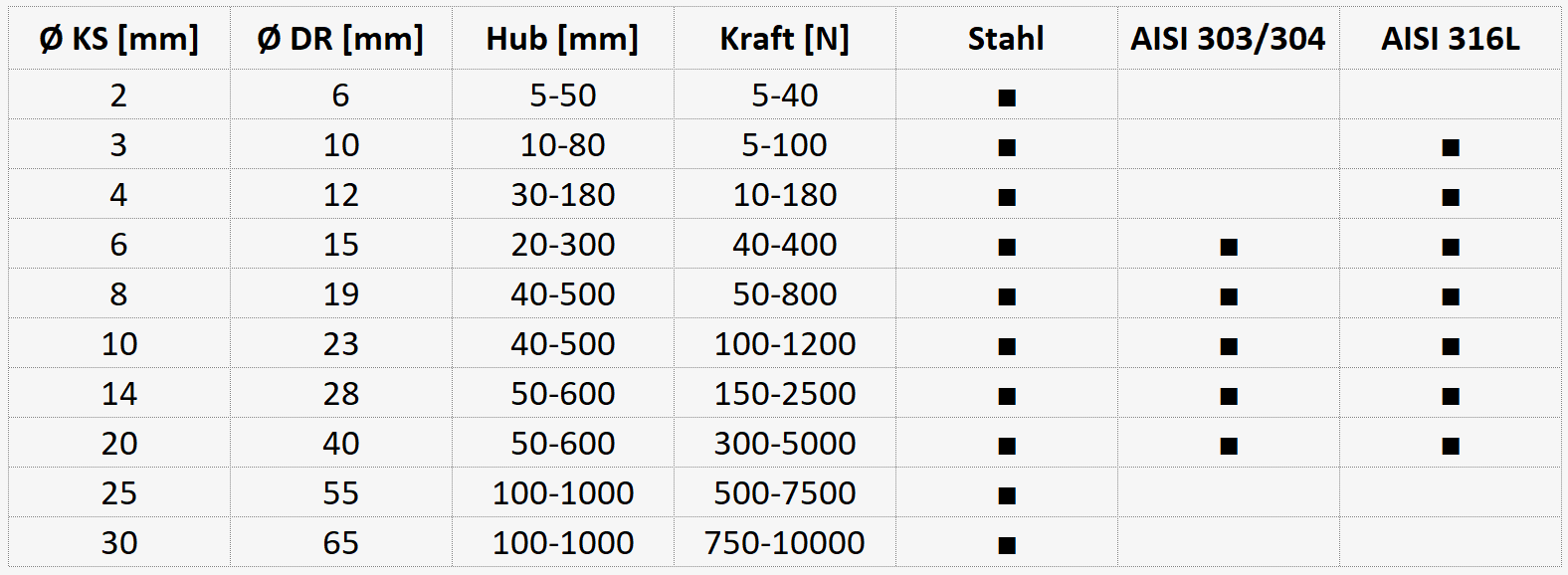

| Ø KS [mm] | Ø DR [mm] | Hub [mm] | Kraft [N] | Stahl | AISI 303/304 | AISI 316L |
| 2 | 6 | 5-50 | 5-40 | ■ | ||
| 3 | 10 | 10-80 | 5-100 | ■ | ■ | |
| 4 | 12 | 30-180 | 10-180 | ■ | ■ | |
| 6 | 15 | 20-300 | 40-400 | ■ | ■ | ■ |
| 8 | 19 | 40-500 | 50-800 | ■ | ■ | ■ |
| 10 | 23 | 40-500 | 100-1200 | ■ | ■ | ■ |
| 14 | 28 | 50-600 | 150-2500 | ■ | ■ | ■ |
| 20 | 40 | 50-600 | 300-5000 | ■ | ■ | ■ |
| 25 | 55 | 100-1000 | 500-7500 | ■ | ||
| 30 | 65 | 100-1000 | 750-10000 | ■ |
Produktvarianten
Ein umfangreiches Portfolio mit unterschiedlichen Funktionen & Eigenschaften steht Ihnen zur Verfügung. Bitte wählen Sie eine Produktvariante, entsprechend Ihren Funktionswünschen und Anwendungsanforderungen, aus.

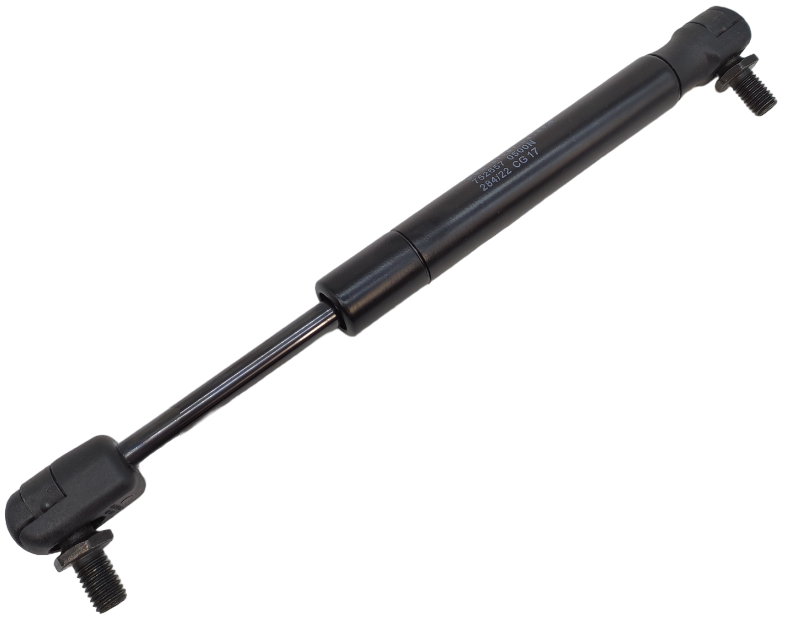

„Standard-Gasdruckfeder – Heben, senken, bewegen, verstellen.“
„Gasdruckfeder mit Nut – Ideal für waagerechte Einbaulagen & Umschwenk-Bewegungen.“

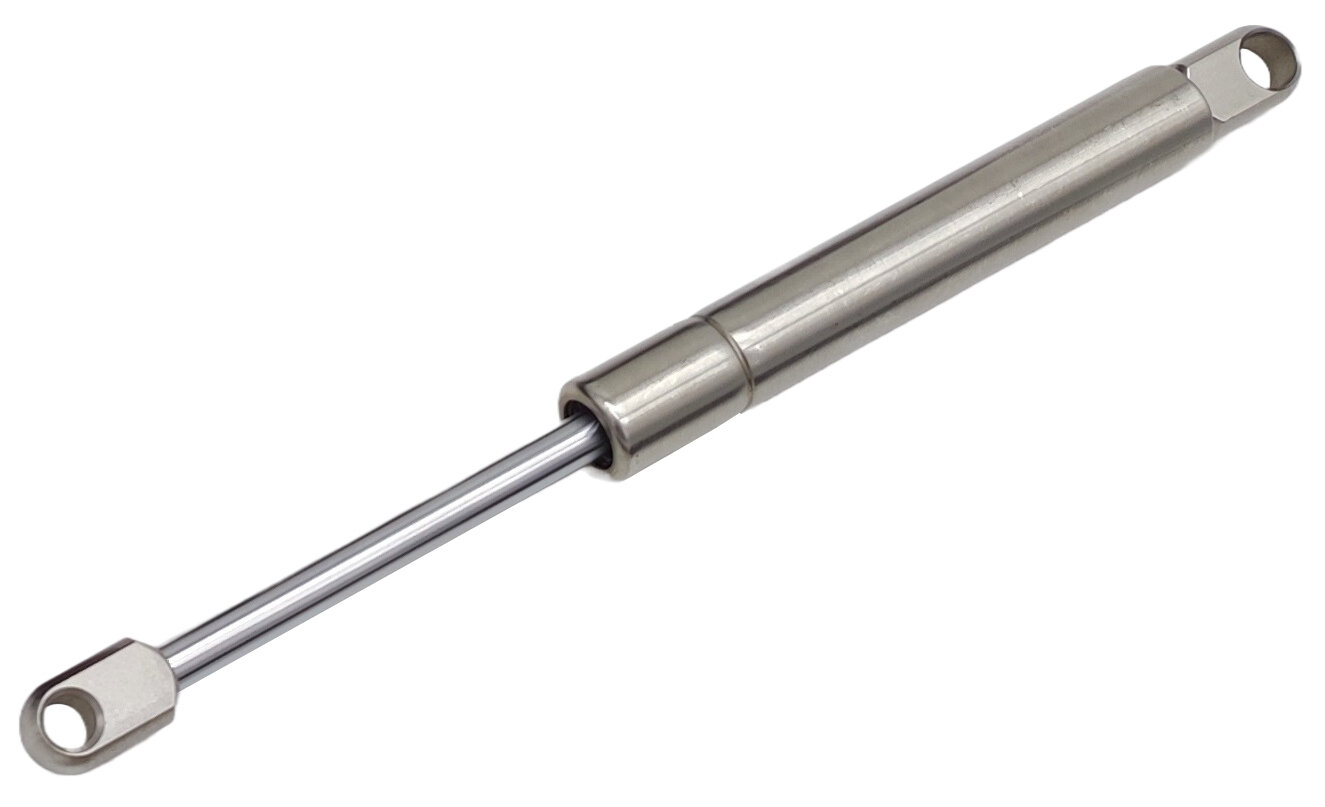

„Korrosionsschutz in V2A & V4A für anspruchsvolle Anwendungen.“
„Geringe Öffnungs- und Schließkräfte bei schweren Klappen & gr. Öffnungswinkel.“
„Gasdruckfeder „Push to Lift“ zum Arretieren in eingeschobener Position.“

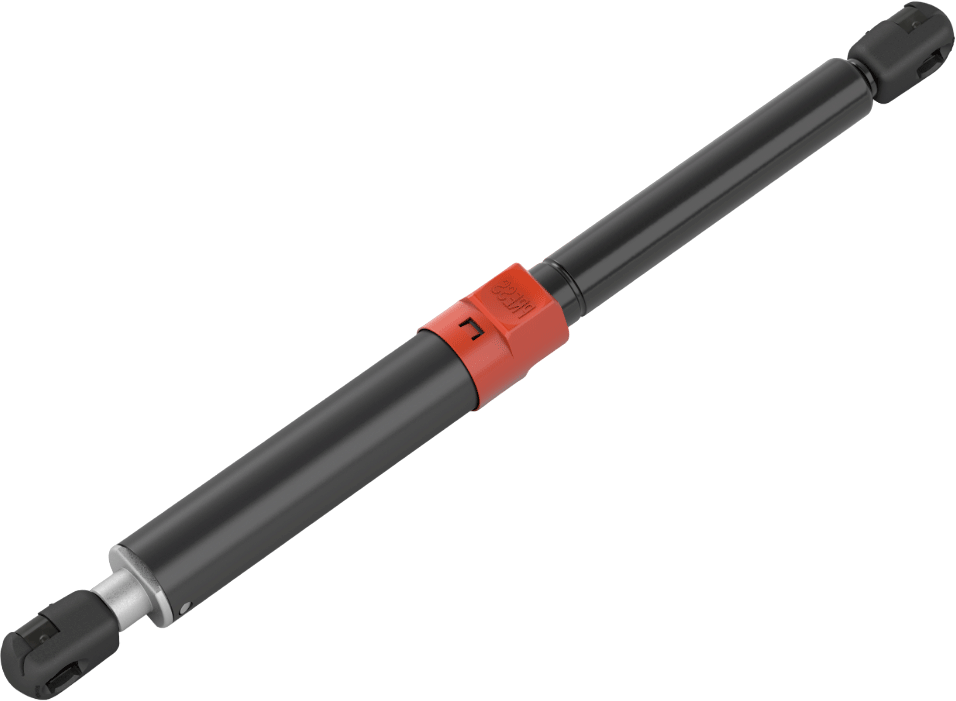

„Gasdruckfeder mit Arretierrohr – Mechanische Verriegelung in ausgeschobener Position.“
„Gasdruckfeder mit Reibelement – Stufenlose Positionierung ohne Auslösemechanik.“

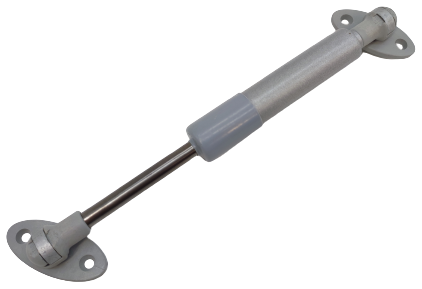

„Gasdruckfedern inkl. (vormontierter) Beschläge zum Einsatz in der Möbelindustrie.“
„Stufenlose Positionierung & Fixierung ohne Auslösemechanik.“
„Dynamisch gedämpfte Gasdruckfeder mit STOP- und Haltebereich.“
Einbauempfehlungen & Hinweise
Die Gasdruckfeder ist ein geschlossenes Verstellelement, bestehend aus Druckrohr, Kolbenstange mit Kolben, Dichtungs- und Führungselement sowie geeigneten Anschlüssen zur Montage der Gasdruckfeder. Sie ist mit komprimiertem Stickstoff als Energieträger gefüllt, der bei gleichem Druck auf verschieden große Kolbenquerschnittsflächen wirkt. Daraus resultiert eine Kraft in Ausschubrichtung. Die Ausschubkraft kann innerhalb physikalischer Grenzen durch Definierung des Fülldruckes abgestimmt werden.
Vorzugsweise sollten Gasdruckfedern, außer sie sind für den lageunabhängigen Einbau geeignet, mit im Ruhezustand nach unten gerichteter Kolbenstange eingesetzt werden. Eine optimale Schmierung des Führungs- und Dichtungssystems wird sichergestellt.
Um die Lebensdauer nicht zu beeinträchtigen, dürfen Gasdruckfedern keine Verkantungen, Biege- oder Querkräfte erfahren. Diesbezüglich bieten wir Ihnen geeignete Anschlussstücke, bspw. Winkelgelenke, um eine verkantungsfreie Anbindung zu ermöglichen.
Die Funktionssicherheit der Gasdruckfedern ergibt sich maßgeblich durch die glatte Kolbenstangenoberfläche und durch Dichtungen, die den Gasdruck im Inneren des Druckrohres halten. Setzen Sie Gasdruckfedern keinen Biegebelastungen aus. Gasdruckfedern sollten Sie nicht einbauen, wenn Sie durch nachträgliche mechanische Bearbeitung beschädigt wurden. Schweißungen an der Kolbenstange sowie Verunreinigungen oder Farbe auf der Kolbenstange können zum Ausfall der Gasdruckfeder führen. Vermeiden Sie Änderungen und Manipulationen, Schlageinwirkung, Zugbelastungen, Erhitzen, Überlackieren oder die Aufdruckentfernung.
Der Standardtemperaturbereich unserer Gasdruckfedern liegt zwischen -30°C und +80°C. Selbstverständlich sind auch Gasdruckfedern für extreme Temperaturbelastungen im Plus- und Minusbereich erhältlich. Im Bedarfsfall sprechen Sie uns gerne an.
Gasdruckfedern sind wartungsfrei. Es bedarf keiner Wartung wie bspw. Ölen oder Fetten. Sind die Gasdruckfedern auf Ihre Anwendung ausgelegt, arbeiten diese über viele Jahre hinweg störungsfrei. Standardgasdruckfedern weisen je nach Bauform eine Lebensdauer von 30.000- 45.000 Lastwechsel auf (Spezifikation # 10010035 Restdruckinhalt min. 90% des Ausgangswertes).
Sofern Sie Gasdruckfedern einlagern, sollte dies idealerweise mit nach unten gerichteter Kolbenstange erfolgen. Für eine ausreichend Schmierung der Dichtungskomponenten betätigen Sie die Gasdruckfeder spätestens nach 6 Monaten Lagerung. Vermeiden Sie Beschädigungen. Transportieren Sie Gasdruckfedern nicht als Schüttgut. Achten Sie zudem darauf, dass Gasdruckfedern nicht durch dünne Verpackungsfolien oder Klebebänder verunreinigt werden. Sofern Gasdruckfedern in einer Schutzfolie geliefert werden, ist die zwingend vor Tätigung eines Ersthubes zu entfernen – Teile der Schutzfolie können ansonsten in das Dichtungspaket eingezogen werden und einen Ausfall der Gasdruckfeder verursachen.
Werden Gasdruckfedern nicht mehr benötigt, sollten diese umweltgerecht entsorgt werden. Dazu werden Sie kontrolliert entgast, um das komprimierte Stickstoff sowie das enthaltene Öl abzulassen. Genaue Hinweise dazu sind der Spezifikation STAB-Spec. 10009375 zu entnehmen.
Gasdruckfedern müssen in Ihrer technischen Auslegung auf die jeweilige Anwendung abgestimmt werden.
Jede Einbausituation stellt spezifische Anforderungen. Die Auswahl der optimalen Gasdruckfeder und deren Anbindung garantiert eine zufriedenstellende, langlebige & sichere Funktion. Wir bieten einen umfassenden Service inkl. Anwendungsberatung sowie Einbauberechnungen und binden Ihre Anwendungsanforderungen und Funktionswünsche spezifisch ein. Von der ersten Idee bis zur Serienreife steht Ihnen das Know-How unseres Teams aus erfahrenen Spezialisten und Anwendungsberatern zur Seite. Fordern Sie uns!
